[HTML] Canvas

728x90

canvas 요소는 웹 페이지에 그래픽을 그려주는 방법을 제공한다.

이 요소는 그래픽을 위한 컨테이너(container) 역할만을 수행한다.

따라서 실제로 그래픽을 그리기 위해서는 자바스크립트(JavaScript) 등의 스크립트 언어를 이용해야 한다.

canvas 요소의 속성

canvas 요소는 테두리(border)도 콘텐츠(content)도 없는 웹 페이지 내의 단순한 사각형의 공간이다.

그러므로 반드시 style 속성을 이용하여 캔버스의 크기를 설정해 주어야 한다.

canvas 요소를 스크립트(script)에서 접근하기 위해서는 해당 요소의 id 속성을 이용하면 된다.

<canvas id="drawCanvas" style="width:300px; height:200px; border: 1px solid #000;">
    이 문장은 사용자의 웹 브라우저가 canvas 요소를 지원하지 않을 때 나타난다.
</canvas>

CSS 좌표 체계

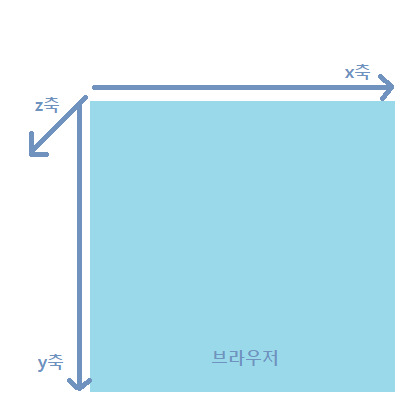

HTML 그래픽 요소에서 사용하는 x, y, z좌표는 다음 그림과 같은 좌표 체계를 따른다.

CSS 좌표 체계에서 기준점은 브라우저의 왼쪽 상단이 된다.

또한, 각 좌표축의 화살표 방향이 양의 방향이며, 반대쪽이 음의 방향을 가리킨다.

사각형 그리기

캔버스를 정의한 후에는 스크립트를 이용하여 canvas 요소에 그래픽을 그릴 수 있다.

다음 예제는 스크립트를 이용하여 canvas 요소에 사각형을 그리는 예제이다.

<h1>canvas 요소에 사각형 그리기</h1>

<canvas id="drawCanvas" width="300px" height="200px" style="border: 1px solid #993300">
    이 문장은 사용자의 웹 브라우저가 canvas 요소를 지원하지 않을 때 나타난다.
</canvas>

<script>
    var paper = document.getElementById("drawCanvas");
    var context = paper.getContext("2d");
    context.strokeRect(10, 10, 250, 130);

    context.fillStyle = "rgba(255,0,0,1)";
    context.fillRect(20, 20, 200, 100);

    context.clearRect(30, 30, 150, 50);
</script>

<p>
    가장 바깥쪽에 strokeRect() 함수를 사용하여 선만으로 이루어진 사각형을 그린다.<br>
    그 다음에는 fillRect() 함수를 사용하여 빨간색으로 채워진 사각형을 그린다.<br>
    가장 안쪽에는 clearRect() 함수를 사용하여 사각형 모양으로 안의 내용을 지워준다.
</p>

위의 예제에서 사각형을 그리는 데 사용된 함수들은 다음 순서대로 인수를 전달받는다.

사각형의 왼쪽 위 꼭짓점의 x좌표
사각형의 왼쪽 위 꼭짓점의 y좌표
사각형의 너비
사각형의 높이

사각형을 그리는데 사용하는 스크립트 함수는 다음과 같다.

함수	설명
fillStyle()	사각형 영역을 채울 색상을 설정함. 색상값만을 사용할 수도 있고, 투명도까지 명시할 수 있음.
fillRect()	사각형을 그리기 시작할 시작점의 x, y좌표와 사각형의 너비, 높이 등을 설정함.
strokeRect()	사각형 영역에 테두리를 그릴 때 사용함.
clearRect()	지정된 사각형 영역을 투명하게 만듦.

선 그리기

다음 예제는 스크립트를 이용하여 canvas 요소에 선을 그리는 예제이다.

<canvas id="drawCanvas" width="300px" height="200px" style="border: 1px solid #993300">
	이 문장은 사용자의 웹 브라우저가 canvas 요소를 지원하지 않을 때 나타난다.
</canvas>

<script>
	var paper = document.getElementById("drawCanvas");
	var context = paper.getContext("2d");
	context.moveTo(0, 0);
	context.lineTo(300, 100);
	context.lineTo(150, 150);
	context.stroke();
</script>

선을 그리는데 사용하는 스크립트 함수는 다음과 같다.

함수	설명
moveTo()	선이 시작될 좌표를 설정함.
lineTo()	선이 끝나는 좌표를 설정함. lineTo() 함수를 연속적으로 사용할 때의 시작 위치는 이전 선 그리기가 끝난 위치로 자동 설정됨.
stroke()	선 그리기 시작함.

이러한 선 그리기를 이용하면 도형을 만들 수도 있으며, 만든 도형에 색을 채울 수도 있다.

<canvas id="drawCanvas" width="300px" height="200px" style="border: 1px solid #993300">
	이 문장은 사용자의 웹 브라우저가 canvas 요소를 지원하지 않을 때 나타난다.
</canvas>

<script>
	var paper = document.getElementById("drawCanvas");
	var context = paper.getContext("2d");
	context.moveTo(0, 0);
	context.lineTo(300, 200);
	context.lineTo(150, 0);
	context.lineTo(0, 0);
	context.fillStyle = "olive";
	context.fill();
	context.stroke();
</script>

위의 예제에서는 우선 moveTo() 함수와 lineTo() 함수를 이용하여 선 그리기로 도형을 만든다.

그 후 fillStyle() 함수로 원하는 색상을 지정하고나서, fill() 함수를 사용하여 만든 도형에 색상을 칠하게 된다.

원 그리기

다음 예제는 스크립트를 이용하여 canvas 요소에 원을 그리는 예제이다.

<canvas id="drawCanvas" width="300px" height="200px" style="border: 1px solid #993300">
    이 문장은 사용자의 웹 브라우저가 canvas 요소를 지원하지 않을 때 나타난다.
</canvas>

<script>
    var paper = document.getElementById("drawCanvas");
    var context = paper.getContext("2d");
    context.beginPath();
    context.arc(150, 100, 50, 0, 2 * Math.PI);
    context.stroke();
</script>

위의 예제에서 사용된 arc() 함수는 다음 순서대로 인수를 전달받는다.

원의 중심 x좌표
원의 중심 y좌표
원의 반지름
원호를 그리기 시작할 각도
원호 그리기를 마칠 각도

원을 그리는데 사용하는 스크립트 함수는 다음과 같다.

함수	설명
beginPath()	도형 그리기를 시작함.
arc()	원의 중심 좌표와 반지름, 원을 그리기 시작할 시작 위치와 종료 위치의 좌표, 그리는 방향 등을 설정함.
closePath()	도형 그리기를 마침.

이러한 원 그리기를 이용하면 원호 또한 간단히 만들 수 있다.

<canvas id="drawCanvas" width="300px" height="200px" style="border: 1px solid #993300">
    이 문장은 사용자의 웹 브라우저가 canvas 요소를 지원하지 않을 때 나타난다.
</canvas>

<script>
    var paper = document.getElementById("drawCanvas");
    var context = paper.getContext("2d");
    context.beginPath();
    context.moveTo(100, 100);
    context.arc(100, 100, 120, 0, 45 * Math.PI / 180);
    context.closePath();
    context.stroke();
</script>

Math.PI는 원의 원주를 지름으로 나눈 비율(원주율) 값으로 대략 3.14159를 나타낸다.

텍스트(text) 그리기

다음 예제는 스크립트를 이용하여 canvas 요소에 텍스트를 그리는 예제이다.

<canvas id="drawCanvas" width="300px" height="200px" style="border: 1px solid #993300">
    이 문장은 사용자의 웹 브라우저가 canvas 요소를 지원하지 않을 때 나타난다.
</canvas>

<script>
    var paper = document.getElementById("drawCanvas");
    var context = paper.getContext("2d");
    context.font = "40px Arial";
    context.fillText("CANVAS", 50, 90);
    context.strokeText("HTML5", 80, 150);
</script>

위의 예제에서 텍스트를 그리는 데 사용된 함수들은 다음 순서대로 인수를 전달받는다.

canvas 요소에 그릴 텍스트의 내용
텍스트의 왼쪽 위 꼭짓점의 x좌표
텍스트의 왼쪽 위 꼭짓점의 y좌표

텍스트를 그리는데 사용하는 스크립트 함수는 다음과 같다.

함수	설명
font()	텍스트의 크기, 폰트(font)와 색상 등을 설정함.
fillText()	텍스트의 내용과 텍스트를 그리기 시작할 시작 위치의 좌표를 설정함.
strokeText()	테두리만 있는 텍스트를 그릴 때 사용함.

그래디언트(gradient) 그리기

다음 예제는 스크립트를 이용하여 canvas 요소에 선형 그래디언트를 그리는 예제이다.

<canvas id="drawCanvas" width="300px" height="200px" style="border: 1px solid #993300">
    이 문장은 사용자의 웹 브라우저가 canvas 요소를 지원하지 않을 때 나타난다.
</canvas>

<script>
    var paper = document.getElementById("drawCanvas");
    var context = paper.getContext("2d");

    var gradient = context.createLinearGradient(0, 0, 200, 0);
    gradient.addColorStop(0, "#FFCC00");
    gradient.addColorStop(1, "#FFCCCC");

    context.fillStyle = gradient;
    context.font = "45px Arial black";
    context.fillText("CANVAS", 15, 120);
</script>

위의 예제에서 사용된 createLinearGradient() 함수는 다음 순서대로 인수를 전달받는다.

선형 그래디언트가 시작하는 점의 x좌표
선형 그래디언트가 시작하는 점의 y좌표
선형 그래디언트가 끝나는 점의 x좌표
선형 그래디언트가 끝나는 점의 y좌표

이렇게 createLinearGradient() 함수를 사용하여 선형 그래디언트를 생성한다.

이때 addColorStop() 함수를 사용하여 그래디언트에 사용될 색상을 명시할 수 있다.

또한, 이렇게 생성된 그래디언트는 fillStyle이나 strokeStyle 속성을 이용하여 그릴 수 있다.

다음 예제는 스크립트를 이용하여 canvas 요소에 원형 그래디언트를 그리는 예제이다.

<canvas id="drawCanvas" width="300px" height="200px" style="border: 1px solid #993300">
    이 문장은 사용자의 웹 브라우저가 canvas 요소를 지원하지 않을 때 나타난다.
</canvas>

<script>
    var paper = document.getElementById("drawCanvas");
    var context = paper.getContext("2d");

    var gradient = context.createRadialGradient(100, 100, 200, 150, 150, 30);
    gradient.addColorStop(0, "black");
    gradient.addColorStop(1, "white");

    context.fillStyle = gradient;
    context.fillRect(0, 0, 300, 300);
</script>

위의 예제에서 사용된 createRadialGradient() 함수는 다음 순서대로 인수를 전달받는다.

원형 그래디언트가 시작하는 원의 중심 x좌표
원형 그래디언트가 시작하는 원의 중심 y좌표
원형 그래디언트가 시작하는 원의 반지름
원형 그래디언트가 끝나는 원의 중심 x좌표
원형 그래디언트가 끝나는 원의 중심 y좌표
원형 그래디언트가 끝나는 원의 반지름

그래디언트(gradient)를 그리는데 사용하는 스크립트 함수는 다음과 같다.

함수	설명
createLinearGradient()	선형 그래디언트를 그리기 시작할 시작 위치와 종료 위치의 좌표를 설정함.
createRadialGradient()	원형 그래디언트를 그리기 시작할 큰 원의 중심 좌표, 반지름과 그래디언트가 끝날 작은 원의 중심 좌표, 반지름 등을 설정함.
addColorStop()	그래디언트의 색을 설정함. 시작점인 0에서부터 종료점인 1까지 다양한 색 지정이 가능함.

이미지 그리기

다음 예제는 스크립트를 이용하여 canvas 요소에 이미지를 그리는 예제이다.

<img id="Cat" src="/images/img_cat.png" alt="고양이" width="250" height="300">
<p>원본 이미지</p>
<canvas id="drawCanvas" width="300px" height="350px" style="border: 1px solid #333">
이 문장은 사용자의 웹 브라우저가 canvas 요소를 지원하지 않을 때 나타난다.
</canvas>
<p><button onclick="drawImage()">이미지 그리기</button></p>

<script>
function drawImage() {
var paper = document.getElementById("drawCanvas");
var context = paper.getContext("2d");
var srcImg = document.getElementById("Cat");
context.drawImage(srcImg, 10, 10);
}
</script>

위의 예제에서 사용된 drawImage() 함수는 다음 순서대로 인수를 전달받는다.

canvas 요소에 그릴 이미지의 주소
이미지의 왼쪽 위 꼭짓점의 x좌표
이미지의 왼쪽 위 꼭짓점의 y좌표

이미지를 그리는데 사용하는 스크립트 함수는 다음과 같다.

함수	설명
drawImage()	canvas 요소에 그릴 이미지의 주소와 이미지가 그려질 시작 위치를 설정함.
